- 智能電磁流量計的正確安裝與選用
- 2019-09-23
- 智能電磁流量計測量原理是基于法拉第電磁感應定律，智能電磁流量計由傳感器和轉換器組成。智能電磁流量計選用正確是保證能用好智能電磁流量計的前提條件。選用什么種類的智能電磁流量計應根據被測導電液體介質的物理性質和化學性質決定的。需要考慮的重要因素：智能電磁流量計通徑（DN）、流量范圍（*大流量、*小流量）、壓力等級，溫度，襯里材料、電極材料、輸出信號等等。

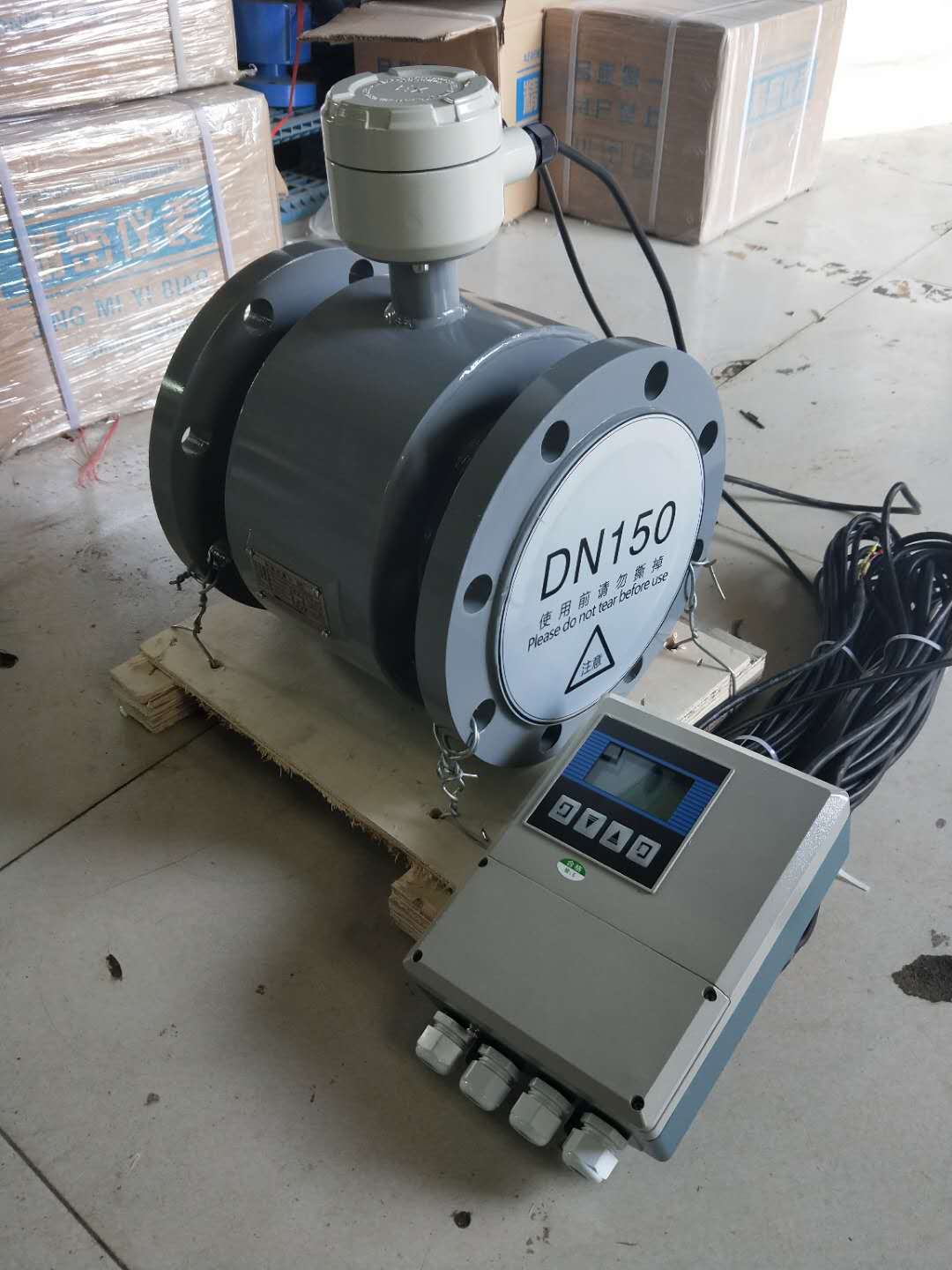

傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型智能電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分體式智能電磁流量計。智能電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。下面潤中儀表科技有大家分析一下如何正確選用一體式和分體式：
一體式：一體式比較分體式不僅安裝方式簡便，也更節約成本。一般情況下，對于現場環境較好的條件，都是選擇一體式，就是傳感器和轉換器組成一體。
分體式：流量計由傳感器和轉換器兩部分組成，兩者通過連接電纜進行電源及信號的傳輸，選用分體式安裝方式的情況一般有以下特征：
1. 管道震動較大的場合。
2. 環境溫度或流量計轉換器表面受輻射溫度大于60℃。
3. 現場濕度較大或有腐蝕性氣體的場合。
4. 會對傳感器的鋁殼嚴重腐蝕的場合。
5.流量計裝在高空或者井下調試不方便的場合。
提醒大家要注意的是：分體式智能電磁流量計訂貨時應注明傳感器和轉換器的電纜連接距離，*好不超過20m，轉換器為壁掛式安裝。
智能電磁流量計具體的安裝要求包括以下幾點：
首先就是安裝地點的選擇
為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：
⑴盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信號
⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。
⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。
⑷選擇便于維修，活動方便的地方。
⑸流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。
其次在在安裝智能電磁流量計時要注意如下安裝要求：
為了你正確的測量，在選擇管道上位置時應注意以下幾點要求：
⑴傳感器既可在直管道上安裝，也可以在水平或傾斜管道上安裝，但要求二電極的中心連線處于水平狀態。
⑵介質在安裝位置應該滿管流動，避免比滿管及氣體附著在電極上。
⑶對于液固兩相流體，*好采用垂直安裝，使被傳感器襯里磨損均勻，延長使用壽命。
⑷流量計安裝位置介質不滿管時，可采取抬高流量半后端管路的方法，使其滿管，嚴禁在管道*高點和出水口安裝流量計。
⑸修改管道的安裝方法:當介質流速達不到要求時，應當選用較小口徑的流量計，這時應使用異徑錐管或修改部分管道，使其與傳感器同口徑，但前后直管段至少須滿足:前直管段≥10DN,后直管道≥5DN(DN為管徑)。
⑹前后直管段為流量計前10DN，后端≥5DN。
