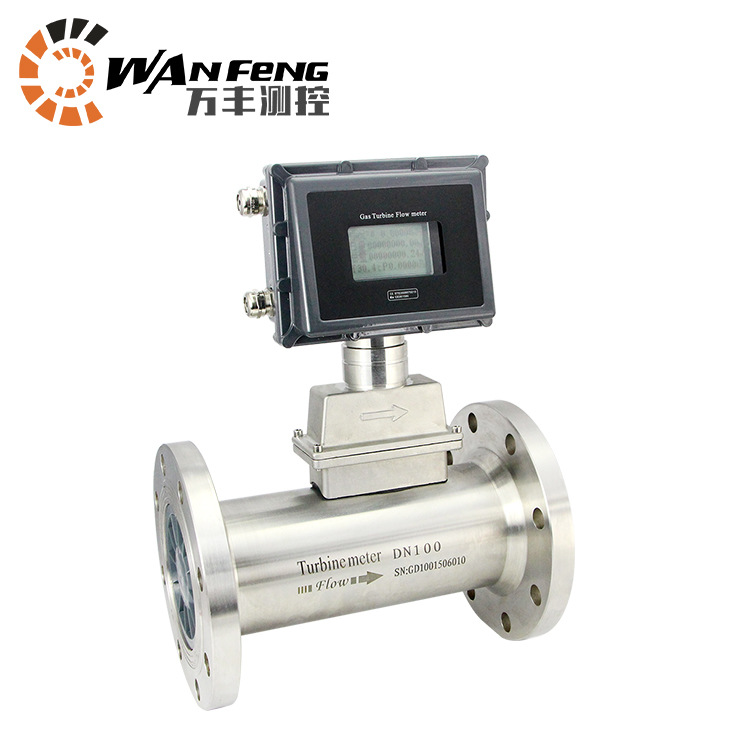

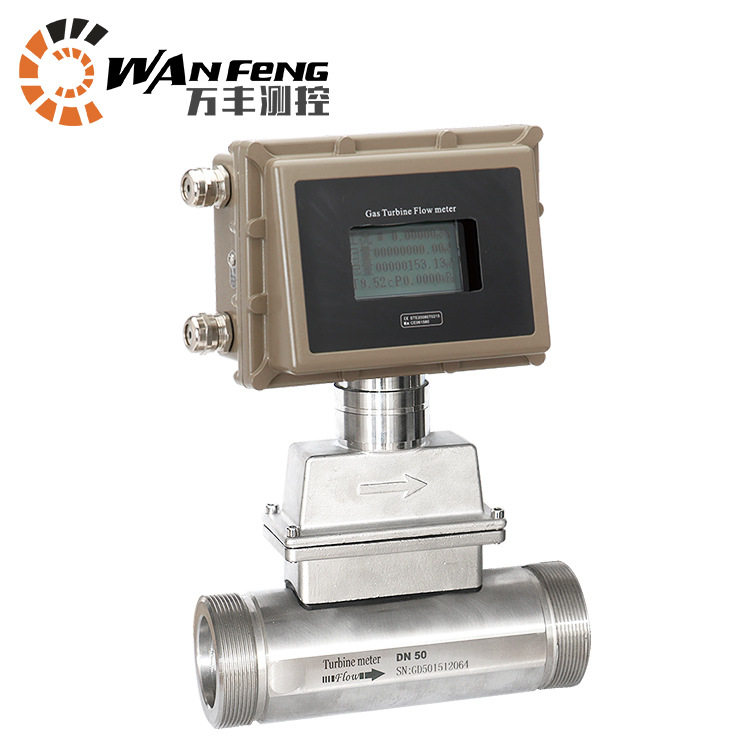

- 氣體渦輪流量計
LWQ系列氣體渦輪流量計是吸取了國內外流量儀表**技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，**適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB38362.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
產品特點
采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長;
采用新型微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越;
采用**的微功耗****，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行;
按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度;
采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇;
流量計表頭可180°旋轉，安裝使用簡單方便;
高*度，一般可達±1.5%R、±1.0%R;
重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計;
可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（ Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
技術參數
執行標準
封閉式管道中氣體流量的測量—氣體渦輪流量計（GB/T8940-2003）
儀表口徑及連接方式
20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接
25、40、50可采用螺紋連接精度等級
±1.5%R（±1%R需特制）*
量程比
1:10 ；1:20 ；1:30
儀表材質
表體：304不銹鋼或鑄鋁
葉輪：防腐ABS或優質鋁合金
轉換器：鑄鋁使用條件
介質溫度：-20℃～+80℃
環境溫度：-30℃～+60℃
相對濕度：5%～90%
大氣壓力：86Kpa～106Kpa工作電源
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作。
當電壓低于2.0時出現欠壓指示整機耗能
外電源：< 1W
內電源:平均功耗≤ 1W,可連續使用三年以上。信號輸出功能
脈沖信號、4-20mA電流信號、控制信號
通訊輸出功能
RS485通訊
實時記錄功能⑤
起停記錄、日記錄、定時間間隔記錄
信號接線口
內螺紋M20×1.5或其他
防爆等級
ExdⅡBT6或ExiaⅡCT4
防護等級
IP65
測量范圍及工作壓力
公稱通徑
（mm）型號
標準量程
（m³/h)擴展量程
（m³/h）常規耐壓等級
（Mpa）特制高壓等級
（Mpa）安裝方式
DN20
LWQ－20
A
2.2-25
B
4-40
1.6
2.5,4.0
法蘭
DN25
LWQ－25
A
2.2-25
B
4-40
1.6
2.5,4.0
法蘭（螺紋）
DN32
LWQ－32
A
5-50
B
6-60
1.6
2.5,4.0
法蘭
DN40
LWQ－40
A
5-50
B
6-60
1.6
2.5,4.0
法蘭（螺紋）
DN50
LWQ－50
A1
6-65
B1
5-70
1.6
2.5,4.0
法蘭
LWQ－50
A2
10-100
B2
8-100
DN65
LWQ－65
A
15-200
B
10-200
1.6
2.5,4.0
法蘭
DN80
LWQ－80
A1
13-250
B
10-160
1.6
2.5,4.0
法蘭
LWQ－80
A2
20-400
法蘭
DN100
LWQ－100
A1
20-400
B
13-250
1.6
2.5
法蘭
LWQ－100
A2
32-650
法蘭
DN125
LWQ－125
1
25-700
B
20-800
1.6
2.5
法蘭
DN150
LWQ－150
A1
32-650
B
80-1600
1.6
2.5
法蘭
LWQ－150
A2
50-1000
法蘭
DN200
LWQ－200
A1
80-1600
B
50-1000
1.6
______
法蘭
LWQ－200
A2
130-2500
法蘭
DN250
LWQ－250
A1
130-2500
B
80-1600
1.6
______
法蘭
LWQ－250
A2
200-4000
法蘭
DN300
LWQ－300
1
200-4000
B1
130-2500
1.6
______
法蘭
B2
320-6500
1.6
-
